Informazioni di Base.
Model No.
DS623
Codice SA
8015809090
Capacità di Produzione
200PCS/Yearpcs/Year
Descrizione del Prodotto

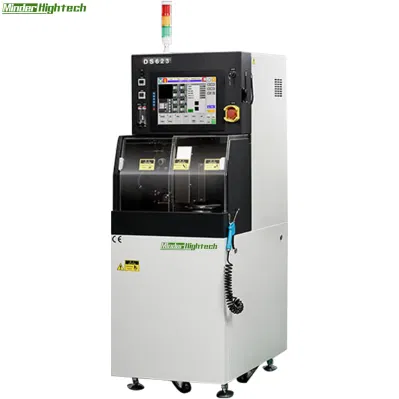

DS623 - macchina per la lavorazione di precisione
La macchina per tracciare di precisione DS623 è dotata di mandrino c.c. importato ad alta potenza; azionamento motore DD importato asse θ; vite di trasmissione e guida importati ad alta precisione, maggiore precisione di movimento; precisione di allineamento delle lenti doppie maggiore; funzioni software ulteriormente rafforzate e grado di automazione notevolmente migliorato .
Parametro prodotto | Configurazione e prestazioni | Dimensioni di elaborazione | φ160mm o 150 mm |
| Profondità scanalatura | <=4 mm o personalizzato | |
| Planarità del piano di lavoro | ±0,005 mm/150 mm | |
| Sistema di allineamento | Doppia lente, luce dritta+luce ad anello | |
| Mandrino | intervallo di rotazione | 10000~50000 giri/min |
| Potenza di uscita | CC 1,5 KW (2,4 KW OPZIONALE) | |
| Asse X. | Drive way | servomotore |
| Corsa sinistra e destra del banco di lavoro | 240 mm | |
| Risoluzione del tratto | 0,001mm | |
| Gamma di impostazione della velocità | 0.1~500 mm/s. | |
| Asse Y | Drive way | Motore passo-passo + sistema di controllo a circuito chiuso con griglia |
| Corsa avanti e indietro del mandrino | 170 mm | |
| Risoluzione del tratto | 0,0001mm | |
| Precisione di posizionamento a singolo passaggio | <=0,002mm/5mm | |
| Massima precisione di posizionamento | <=0,004 mm/170 mm | |
| Asse Z | Drive way | Motorino passo-passo |
| Corsa di sollevamento e abbassamento del mandrino | 30 mm | |
| Risoluzione del tratto | 0,0001mm | |
| Ripetibilità | 0,001mm | |
| asse θ | Drive way | Motore DD |
| Gamma angolare | 380º | |
| Risoluzione angolare | 0.0002º | |
| Specifiche di base | alimentazione | Trifase, AC380±5%, 3,0 kVA |
| consumo energetico | 0,6 KW durante l'elaborazione (valore di riferimento) | |
| Durante il riscaldamento 0,4 KW (valore di riferimento) | ||
| Aria compressa | Pressione 0.5~0,6 Mpa, consumo massimo 220 l/min | |
| Acqua da taglio | Pressione 0.2~0,3 Mpa, consumo massimo 3,5 l/min | |
| Acqua di raffreddamento | Pressione 0.2~0,3 Mpa, consumo massimo 1,5 l/min | |
| Volume di scarico | 1.5m³/min(ANR) | |
| DIMENSIONI L×P×A | 580 mm×850 mm×1650 mm | |
| peso | 500 kg |
√ Gestione del database Blade
√ gestione database di taglio pezzi
√ funzione di messa a fuoco automatica
√ funzione di taglio con lama di sollevamento a due vie
√ funzione di compensazione per l'esposizione della lama
√ molteplici garanzie di sicurezza e funzioni di allarme
Condizioni di utilizzo:
1. Impostare la macchina in un ambiente di 20~25ºC (l'intervallo di fluttuazione è controllato entro ±1ºC); l'umidità interna deve essere pari al 40%~60%, mantenere costante senza condensa.
2. Utilizzare aria compressa pulita con punto di rugiada in pressione atmosferica inferiore a -15ºC, contenuto di olio residuo di 0,1 ppm e grado di filtrazione superiore a 0,01 um/99.5.
3. Controllare la temperatura dell'acqua di taglio fino a 2ºC ±1ºC (intervallo di fluttuazione entro ±1ºC) e controllare che la temperatura dell'acqua di raffreddamento corrisponda a quella della camera (controllo della gamma di fluttuazione entro).
4. Evitare che il dispositivo sia sottoposto a urti gravitazionali e che si verifichino minacce di vibrazioni esterne. Inoltre, non installare l'apparecchiatura in prossimità di soffianti, sfiati, dispositivi che generano temperature elevate e dispositivi che generano olio.
5. Installare l'apparecchiatura su un pavimento impermeabile e in un luogo con trattamento di drenaggio.
6. Utilizzare il prodotto in conformità con le istruzioni del manuale di istruzioni dell'azienda.
Aree di applicazione: IC, optoelettronica ottica, comunicazioni, LED, MEMS, apparecchiature mediche
Materiali da taglio di precisione: Wafer di silicio, arseniuro di gallio, niobato di litio, allumina, ceramica, vetro, quarzo, zaffiro, scheda a circuito stampato

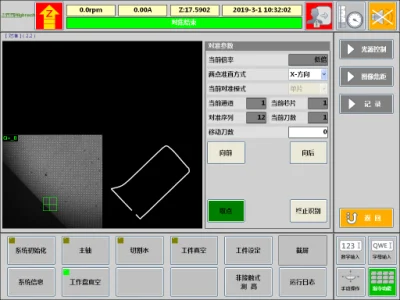

Funzione di riconoscimento della forma del pezzo:
Identificare con precisione i contorni degli oggetti lavorati di forma irregolare, che possono essere tagliati lungo la forma del contorno, riducendo il taglio a vuoto e aumentando la produttività.

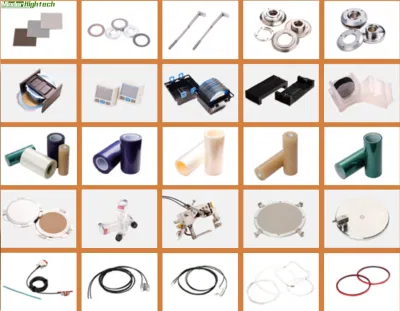

Accessori materiali di consumo
