Informazioni di Base.
Model No.
SN-JCX2560C
Rettifica Numero capo
20
Stato
Nuovo
modalità di riscaldamento
riscaldamento elettrico
dimensione vetro max
2500 x 6000 mm
dimensioni vetro min
420 x 300 mm
spessore vetro
6-80 mm
Pacchetto di Trasporto
Standard Seaworthy Package
Specifiche
SN-JCX2560C
Marchio
SINOMAC or OEM
Origine
Changzhou, China
Codice SA
84752919
Capacità di Produzione
100 Sets/Year
Descrizione del Prodotto
Nota: Con molti anni di esperienza e sviluppo, SinoMAC ha ottenuto la piena capacità di offrire progetti completi e professionali per voi. È abbastanza adorata della vostra scelta. Benvenuti a vist e consultarci.
1. Dati tecnici di base
1 prestazioni di produzione
1. Dati tecnici di base
1 prestazioni di produzione
- Dimensioni massime vetro: 2500 mm×6000 mm
- Dimensioni minime vetro: 420 mm x 300 mm
- Spessore del prodotto : 6mm ~ 80mm
- Spessore vetro: 2.8~19 mm
1.2 capacità produttiva
- Ciclo di lavoro dell'autoclave: 3.5-4 ore, 2 cicli/8 ore
- Capacità di carico dell'autoclave: 400 mq.( 2000X2000mm,4G+0,38PVB+4G)
- Velocità linea di laminazione: Media 3 min/pezzo
- Capacità produttiva: Circa 400 mq/giorno (DIMENSIONI VETRO : 2000X2000mm,4G+0,38PVB+4G)
1.3 potenza elettrica
- Alimentazione totale: 220/440 VCA, 3P+N+PE, 60 Hz, >= 150 KVA
2. Elenco principale delle attrezzature
2.1 YD-QXJ25 lavatrice ed asciugatrice
Macchina spalmatrice (laminatrice) 2.2 YD-HP2540C, comprendente:
- convogliatore di posizione di posizionamento
- macchina di laminazione
- gancio di aspirazione mobile semi-automatico
- spanditore PVB
- trasportatore di transizione.
Macchina di pre-pressatura e pre-riscaldamento 2.3 YD-CYJ25
3. Processo di lavoro
3.1 per vetro laminato piatto (film PVB)
Caricamento a mano → lavaggio → assemblaggio a mano → Preriscaldamento e pressatura →scarico manuale→ elevata pressatura in autoclave→ prodotto finale
3.2 per vetro laminato curvo (film PVB)
Lavaggio → assemblaggio manuale → vuoto in autoclave→ Alto pressatura in autoclave→ prodotto finale
4. Caratteristiche generali
4.1 sistema di controllo della linea completa
L'intera linea adotta il controllo centralizzato PLC, il display HIM e il monitoraggio. Protezione di sicurezza multilivello, feedback a circuito chiuso, tempestivo in base alle condizioni di lavoro effettive, velocità dei paragrafi di regolazione automatica. Il design complessivo ragionevole, bello, facile da usare, componenti scegliere eccellente.
4.2 lavatrice ed asciugatrice
È dotato di spazzola di lavaggio di alta qualità che può lavare vetro rivestito e vetro basso-e. Il vetro non presenta macchie nere dopo il lavaggio. Lo spessore del vetro è disponibile da 3 mm a 40 mm. Il telaio superiore può essere sollevato di 450 mm per una manutenzione comoda.
4.3 macchina di spalmatura (laminatrice)
Nel locale di laminazione, posare-up Positioning Conveyor, PVB Spreader con riduttore, macchina per sollevamento a vuoto, comoda per la lavorazione di vetri. La regolazione della velocità è automatica. La pellicola di PVB è spalmata dal controllo manuale di .PLC e monitoraggio DI LUI.
4.4 Sezione di precompressione e riscaldamento
La struttura della macchina di prestampatura è ragionevole, il funzionamento è semplice. La trasmissione principale adotta il controllo di frequenza, la trasmissione a ingranaggi, utilizzando il riscaldamento a tubo al quarzo. Due grandi rulli di forni di pressatura e riscaldamento hanno una trasmissione di sincronizzazione, il gioco dei due grandi rulli è regolato dal sistema di controllo PLC, per garantire la precisione.
5. Parametri e caratteristiche delle principali apparecchiature
5.1 lavatrice ed asciugatrice YD-QXJ25
5.1.1 parametri tecnici:
2.1 YD-QXJ25 lavatrice ed asciugatrice
Macchina spalmatrice (laminatrice) 2.2 YD-HP2540C, comprendente:
- convogliatore di posizione di posizionamento
- macchina di laminazione
- gancio di aspirazione mobile semi-automatico
- spanditore PVB
- trasportatore di transizione.
Macchina di pre-pressatura e pre-riscaldamento 2.3 YD-CYJ25
3. Processo di lavoro
3.1 per vetro laminato piatto (film PVB)
Caricamento a mano → lavaggio → assemblaggio a mano → Preriscaldamento e pressatura →scarico manuale→ elevata pressatura in autoclave→ prodotto finale
3.2 per vetro laminato curvo (film PVB)
Lavaggio → assemblaggio manuale → vuoto in autoclave→ Alto pressatura in autoclave→ prodotto finale
4. Caratteristiche generali
4.1 sistema di controllo della linea completa
L'intera linea adotta il controllo centralizzato PLC, il display HIM e il monitoraggio. Protezione di sicurezza multilivello, feedback a circuito chiuso, tempestivo in base alle condizioni di lavoro effettive, velocità dei paragrafi di regolazione automatica. Il design complessivo ragionevole, bello, facile da usare, componenti scegliere eccellente.
4.2 lavatrice ed asciugatrice
È dotato di spazzola di lavaggio di alta qualità che può lavare vetro rivestito e vetro basso-e. Il vetro non presenta macchie nere dopo il lavaggio. Lo spessore del vetro è disponibile da 3 mm a 40 mm. Il telaio superiore può essere sollevato di 450 mm per una manutenzione comoda.
4.3 macchina di spalmatura (laminatrice)
Nel locale di laminazione, posare-up Positioning Conveyor, PVB Spreader con riduttore, macchina per sollevamento a vuoto, comoda per la lavorazione di vetri. La regolazione della velocità è automatica. La pellicola di PVB è spalmata dal controllo manuale di .PLC e monitoraggio DI LUI.
4.4 Sezione di precompressione e riscaldamento
La struttura della macchina di prestampatura è ragionevole, il funzionamento è semplice. La trasmissione principale adotta il controllo di frequenza, la trasmissione a ingranaggi, utilizzando il riscaldamento a tubo al quarzo. Due grandi rulli di forni di pressatura e riscaldamento hanno una trasmissione di sincronizzazione, il gioco dei due grandi rulli è regolato dal sistema di controllo PLC, per garantire la precisione.
5. Parametri e caratteristiche delle principali apparecchiature
5.1 lavatrice ed asciugatrice YD-QXJ25
5.1.1 parametri tecnici:
- Larghezza vetro max: 2500 mm
- Dimensioni minime vetro : 300 mm x 420 mm
- Spessore vetro: 3 mm ~ 40 mm (display digitale)
- Velocità di trasporto: 0.6 ~ 5.5m/min, inverter regolato
- Dimensioni: 5500×3510×1450 mm
- Quota di esercizio: 880±20 mm
- Potenza: 440 V C.A./60 hz, 29,62 kW
- Peso: Circa 4500 kg
5.1.2 caratteristiche
(A) le parti a contatto con l'acqua, gli ugelli di soffiaggio e altre parti importanti sono realizzati in ACCIAIO INOSSIDABILE;
(b) l'elevazione delle spazzole superiori può essere regolata automaticamente in funzione dello spessore del vetro, e il risultato della regolazione viene visualizzato in digitale;
c) la parte superiore può salire di 450 mm per la manutenzione e la pulizia dell'abitacolo;
(d) le spazzole superiore e inferiore sono dotate di motori di azionamento indipendenti, tre coppie. Le spazzole sono realizzate su misura con grana e durezza particolari per il lavaggio di vetro normale e di tutti i vetri bassi.
(E) il trasportatore principale è a trasmissione ad ingranaggi e azionato da un motore di conversione di frequenza con il visualizzatore digitale della velocità di trasporto.
f) la disposizione del coltello: Due pezzi, il primo è il coltello a vento diritto e il secondo è il coltello a vento inclinato. Il coltello a vento è realizzato in acciaio inox.
5.2 macchina di spalmatura (laminatrice) YD-HP2540C(semi-automatica)
5.2.1 trasportatore di posizionamento per la posa
(A) le parti a contatto con l'acqua, gli ugelli di soffiaggio e altre parti importanti sono realizzati in ACCIAIO INOSSIDABILE;
(b) l'elevazione delle spazzole superiori può essere regolata automaticamente in funzione dello spessore del vetro, e il risultato della regolazione viene visualizzato in digitale;
c) la parte superiore può salire di 450 mm per la manutenzione e la pulizia dell'abitacolo;
(d) le spazzole superiore e inferiore sono dotate di motori di azionamento indipendenti, tre coppie. Le spazzole sono realizzate su misura con grana e durezza particolari per il lavaggio di vetro normale e di tutti i vetri bassi.
(E) il trasportatore principale è a trasmissione ad ingranaggi e azionato da un motore di conversione di frequenza con il visualizzatore digitale della velocità di trasporto.
f) la disposizione del coltello: Due pezzi, il primo è il coltello a vento diritto e il secondo è il coltello a vento inclinato. Il coltello a vento è realizzato in acciaio inox.
5.2 macchina di spalmatura (laminatrice) YD-HP2540C(semi-automatica)
5.2.1 trasportatore di posizionamento per la posa
- Velocità di trasporto 0,3 m/min ~ 6 m/min, inverter regolato
- Controllo: Comando PLC con display touch screen
- Dimensioni: 3600×1850×(880+20)mm
- Potenza: 440 V C.A./60 hz, 1,5 KW
- Alimentazione aria: Pressione 0.5-0,8Mpa, portata: 2,63L/min
- Peso: Circa 1150kg
5.2.2 macchina di laminazione
- Velocità di trasporto 0,3 m/min ~ 6 m/min, inverter regolato
- Controllo: Comando PLC con display touch screen
- Dimensioni: 3600×1850×(880+20)mm
- Potenza: 440 V C.A./60 hz, 1,5 KW
- Alimentazione aria: Pressione 0.5-0,8Mpa, portata: 2,63L/min
- Peso: Circa 1150kg
5.2.3 gancio di aspirazione mobile semi-automatico
- Velocità di cambio marcia: 8 m/min
- Carico massimo: 900 kgf
- Altezza carreggiata: 2460 mm (passo guida = 1100 mm)
- Pressione di vuoto : Min. -0,08mpa
- Alimentazione aria: Pressione 0.5-0,8Mpa, portata: 6,3L/min
- Peso : 800kg
5.2.4 spanditore PVB
- Numero di tamburi: 3 tamburi
- Distribuzione pellicola : Manuale.
- Elevazione operativa: 880±20 mm
- Dimensioni: 2000×3920×2400 mm
- Peso: 680kg
5.2.5 trasportatore di transizione
- Velocità di trasporto 0,3 m/min ~ 6 m/min, inverter regolato
- Controllo: Comando PLC con display touch screen
- Dimensioni: 3840×2700×(880+20)mm
- Potenza: 440 V C.A./60 hz, 1,5 KW
- Peso: Circa 1200 kg
5.3 macchina di prepressatura YD-CYJ25
5.3.1 parametri tecnici:
5.3.1 parametri tecnici:
- Larghezza vetro max: 2500 mm
- Dimensioni minime vetro : 300 mm x 420 mm
- Spessore vetro: 4 mm ~ 80 mm
- Elevazione del trasportatore: 880 mm±20 mm
- Velocità di trasporto: 0,25 mm/min ~ 3,5 mm/min, inverter regolato
- Dimensioni: 9580×3400×1700 mm
- Controllo: Controllo PLC integrato
- Potenza: 440 V C.A./60 hz, 112,2 KW
- Rullo: I rulli della zona di riscaldamento sono in Kevlar con verricello
- Alimentazione aria: Pressione 0.5-0,8Mpa, flusso: 4,67L/min
- Peso: Circa 4500 kg
5.3.2 caratteristiche
(A) controllato da PLC con display digitale. La temperatura può essere regolata in base al valore impostato. La portata di pressione: Preriscaldamento →precompressione →zona di riscaldamento 1,2→pressione finale.
(b) gli elementi riscaldanti IR di alta qualità di una particolare lunghezza d'onda possono focalizzare quasi tutto il calore sulla pellicola di PVB che sul vetro, pertanto la potenza di riscaldamento viene risparmiata in modo notevole, mentre l'efficienza di produzione è notevolmente migliorata.
c) la forza di pressatura e la velocità del trasportatore sono controllate con precisione in funzione delle caratteristiche della composizione del prodotto.
(d) il convogliatore principale è azionato da ingranaggi e viene regolata la frequenza.
E) la struttura del rullo convogliatore: La zona di riscaldamento è una fune ad alta temperatura con verricello ad albero e la zona di scarico è un rullo di gomma rivestito ad albero.
(f) il forno di riscaldamento comprende un ventilatore a convezione forzata, adatto per vetro LOW-E.
6. Imballaggio
6.1 l'apparecchiatura sarà imballata/avvolta correttamente considerando il trasporto di lungo raggio di oceano e terra e la manipolazione grossolana che può accadere in assenza di entrambe le parti.
6.2 protezione adeguata da umidità, ruggine, muffa, graffi, scuotimento, ecc., saranno presi in modo che la merce possa arrivare al luogo di installazione in buone condizioni.
6.3 i marchi di spedizione e le avvertenze firmati saranno chiaramente verniciati e la distinta di imballaggio dettagliata (in inglese) sarà allegata alla parte esterna dell'imballaggio.
7. Pezzi di ricambio
Il Venditore deve fornire alla consegna un elenco completo di parti di ricambio per consentire all'Acquirente di mantenere l'apparecchiatura in buone prestazioni nell'ambito della garanzia di qualità. Al termine del periodo di garanzia, il Venditore deve fornire gratuitamente i ricambi elencati che sono stati utilizzati a causa di una qualità inferiore.
8. Specifiche dell'apparecchiatura
8.1 unità di lavaggio e asciugatura
- Displayer: TOYO(Japan)
- motore e riduttore: Wuxing, Hangzhou, Cina
- inverter: MITSUBISHI,
- pompa: Pompa Huizhou (pompa a lunga durata)
- cilindri pneumatici: Airtac, Taiwan
- ventilatore: Hangzhou, Cina
- principali elementi elettrici: Schneider, Cina
8.2 macchina spanditore
- PLC: MITSUBISHI
- HIM: Touch screen Wenview
- motore e riduttore: Wuxing, Hangzhou, Cina
- Inverter: MITSUBISHI
- pompa da vuoto: Wuxi ZhongCe, Cina
- cilindri pneumatici: Airtac, Taiwan
- sensore di vuoto: SMC
- principali elementi elettrici: Schneider, Cina
8.3 unità di preriscaldamento e di precompressione
- motore e riduttore: Wuxing, Hangzhou, Cina
- Inverter: MITSUBISHI
- Sensori e encoder: Omron
- cilindri pneumatici: Airtac, Taiwan
- Riscaldatori a infrarossi: Hailisi,Jinzhou,Cina
- principali elementi elettrici: Schneider, Cina
- rulli: Tubo in acciaio per impieghi gravosi e Kelver (5.5 * 5.5)
9. Garanzia di consegna, installazione e qualità
9.1 consegna
Il termine di consegna è di 60 giorni dal ricevimento dell'acconto;
9.2 Installazione
(A) controllato da PLC con display digitale. La temperatura può essere regolata in base al valore impostato. La portata di pressione: Preriscaldamento →precompressione →zona di riscaldamento 1,2→pressione finale.
(b) gli elementi riscaldanti IR di alta qualità di una particolare lunghezza d'onda possono focalizzare quasi tutto il calore sulla pellicola di PVB che sul vetro, pertanto la potenza di riscaldamento viene risparmiata in modo notevole, mentre l'efficienza di produzione è notevolmente migliorata.
c) la forza di pressatura e la velocità del trasportatore sono controllate con precisione in funzione delle caratteristiche della composizione del prodotto.
(d) il convogliatore principale è azionato da ingranaggi e viene regolata la frequenza.
E) la struttura del rullo convogliatore: La zona di riscaldamento è una fune ad alta temperatura con verricello ad albero e la zona di scarico è un rullo di gomma rivestito ad albero.
(f) il forno di riscaldamento comprende un ventilatore a convezione forzata, adatto per vetro LOW-E.
6. Imballaggio
6.1 l'apparecchiatura sarà imballata/avvolta correttamente considerando il trasporto di lungo raggio di oceano e terra e la manipolazione grossolana che può accadere in assenza di entrambe le parti.
6.2 protezione adeguata da umidità, ruggine, muffa, graffi, scuotimento, ecc., saranno presi in modo che la merce possa arrivare al luogo di installazione in buone condizioni.
6.3 i marchi di spedizione e le avvertenze firmati saranno chiaramente verniciati e la distinta di imballaggio dettagliata (in inglese) sarà allegata alla parte esterna dell'imballaggio.
7. Pezzi di ricambio
Il Venditore deve fornire alla consegna un elenco completo di parti di ricambio per consentire all'Acquirente di mantenere l'apparecchiatura in buone prestazioni nell'ambito della garanzia di qualità. Al termine del periodo di garanzia, il Venditore deve fornire gratuitamente i ricambi elencati che sono stati utilizzati a causa di una qualità inferiore.
8. Specifiche dell'apparecchiatura
8.1 unità di lavaggio e asciugatura
- Displayer: TOYO(Japan)
- motore e riduttore: Wuxing, Hangzhou, Cina
- inverter: MITSUBISHI,
- pompa: Pompa Huizhou (pompa a lunga durata)
- cilindri pneumatici: Airtac, Taiwan
- ventilatore: Hangzhou, Cina
- principali elementi elettrici: Schneider, Cina
8.2 macchina spanditore
- PLC: MITSUBISHI
- HIM: Touch screen Wenview
- motore e riduttore: Wuxing, Hangzhou, Cina
- Inverter: MITSUBISHI
- pompa da vuoto: Wuxi ZhongCe, Cina
- cilindri pneumatici: Airtac, Taiwan
- sensore di vuoto: SMC
- principali elementi elettrici: Schneider, Cina
8.3 unità di preriscaldamento e di precompressione
- motore e riduttore: Wuxing, Hangzhou, Cina
- Inverter: MITSUBISHI
- Sensori e encoder: Omron
- cilindri pneumatici: Airtac, Taiwan
- Riscaldatori a infrarossi: Hailisi,Jinzhou,Cina
- principali elementi elettrici: Schneider, Cina
- rulli: Tubo in acciaio per impieghi gravosi e Kelver (5.5 * 5.5)
9. Garanzia di consegna, installazione e qualità
9.1 consegna
Il termine di consegna è di 60 giorni dal ricevimento dell'acconto;
9.2 Installazione
- L'installazione e la messa in servizio richiedono 2 persone x 15 giorni (max.) sotto l'assistenza dell'Acquirente. La formazione alla produzione viene effettuata nello stesso periodo.
- Le spese di viaggio internazionali, inclusi i biglietti aerei di andata e ritorno, l'assicurazione, l'imbarco e i pasti del team di assistenza del Venditore devono essere addebitate all'Acquirente.
9.3 garanzia di qualità
Il Venditore fornisce 14 mesi di garanzia di qualità, durante il periodo in cui il Venditore è responsabile di tutti i guasti delle attrezzature dovuti a qualità inferiore, progettazione o servizi impropri.
10. Elenco modelli
11. Disegno del layout (per riferimento)
12. Progetti Oversea
Il Venditore fornisce 14 mesi di garanzia di qualità, durante il periodo in cui il Venditore è responsabile di tutti i guasti delle attrezzature dovuti a qualità inferiore, progettazione o servizi impropri.
10. Elenco modelli
| Linea di produzione automatica in vetro laminato SINOMAC | |||||
| Modello | Max. Dimensione vetro | Min. Dimensione vetro | Spessore vetro | Potenza totale | Capacità |
| SN-JCX1645C | 1600×4500 mm | 420×300 mm | 4-40 mm | 210 KW | 420 mq/8h |
| SN-JCX2060C | 2000×6000 mm | 420×300 mm | 4-80 mm | 285 KW | 600 mq/8h |
| SN-JCX2560C | 2500×6000 mm | 420×300 mm | 4-80 mm | 335 KW | 800 mq/8h |
| SN-JCX2580C | 2500×8000 mm | 420×300 mm | 4-80 mm | 357 KW | 950 mq/8h |
| SN-JCX3080C | 3000×8000 mm | 500×400 mm | 4-80 mm | 466.5 KW | 1300 mq/8h |
| SN-JCX3280C | 3200×8000 mm | 500×400 mm | 4-80 mm | 543 KW | 1500 mq/8h |
| La capacità si basa su vetro laminato di dimensioni 4+0.38+4 (mm). | |||||
11. Disegno del layout (per riferimento)
12. Progetti Oversea
12.1 FUSO Glass India Pvt. Ltd . India
12.2 Art-N-Glass Inc . India
12.3 BRILLIANT Auto Safety Glass Siria
12.4 GLASSFAB tempering Services Inc . USA
12.5 Venicio Inc STATI UNITI
12.6 CSVM Tunisa
12.7 ABU SARHED Trasporti Società Arabia Saudita
12.8 Asia vetro di sicurezza vetro Co . Iran
12.9 T.E. Abrasivi & attrezzi di vendita Singapore
12.10 Henglass [ M ] Sdn. Malesia Bhd
12.11 Vietnam Glasstech Financing and Promoting Co., Ltd Vietnam
12.12 Incovisa Comercio Importacao e Exportacao Ltda Brasile
12.13 Master Graphics c.a. Venezuela
12.14 Vidrios Vertical Vidvertical, Cía. Ltda Ecuador

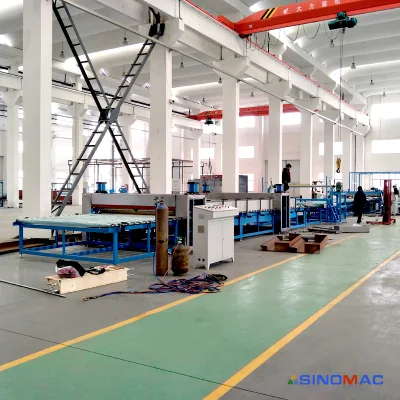

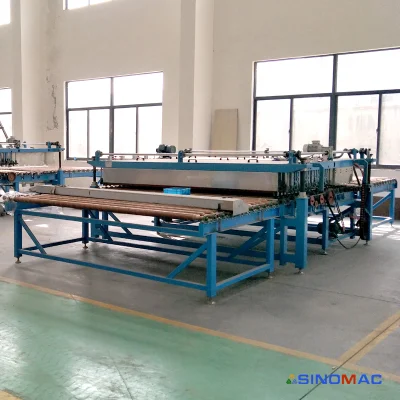

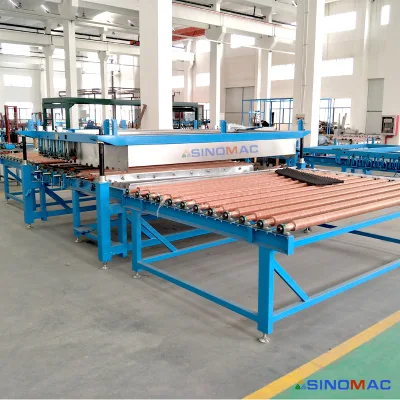

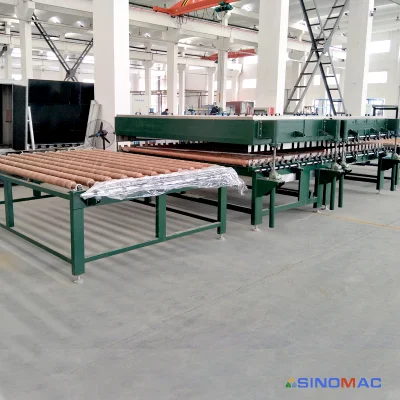

13. Vista officina
